压型组合楼板系列　　　　
　　建筑压型钢承楼板采用镀锌钢板经辊压冷弯成型．其截面成v型、u型、梯型或类似这几种形状的波形，主要用作楼承板，其特点为工期短、施工快捷、方便、节约钢筋，兼做钢模板，具有造价低、强度高等特点。已经广泛应用于多高层钢结构及钢筋混凝土结构的楼面，屋面板以及钢架桥面等领域。我公司更是从的角度为您奉献完美！



YX76-344-688型压型组合楼板	YX65-170-510型

YX51-250-750型(5125型组合楼板)	YX75-200-600型(7520型、U-200型)

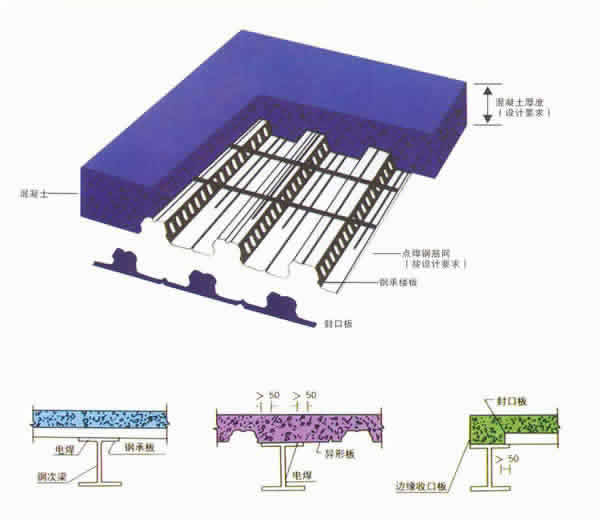

楼面结构配置剖面图（举例）

组合楼板施工顺序：
◆钢梁表面清除干净，铜楼板安排板图点焊在钢粱上；
◆按焊接程序，将钢承板熔焊在钢梁上；
◆钢承板间的扣合处用夹钳加以固定；
◆复合风梁处将剪刀钉用焊枪固定；
◆按设计要求绑扎钢筋网；
◆进行砼浇注。
吊件性能：
钢材强度：ASTM A875 Grade 50最小屈服强度3510kg/m²。
表面处理：ASTM A875 ZGF275平均最少镀锌量180g-275g/m²。
厚度：1.0mm—1.2mm。
孔径：有三种，一般吊杆直径为8mm、lOmm、12mm，孔径为9mm、1lmm、13mm。
系统应用：当YXB52-200-600钢承板上方已浇筑混凝土，同时混凝土已达到75％设计强度时，YXB卡槽式悬吊系统才允许安装，并且发挥它的荷载功能。每一个吊件可以提供200kg的标准吊重。YXB52-200-600卡槽式悬吊系统可提供天花吊顶、水电及空调管路、设备等吊挂设施使用。
